口腔材料測試儀器

型號:KQ20200621
聯系人:李經理
聯系電話:18610790073
品牌:sd mechatronik

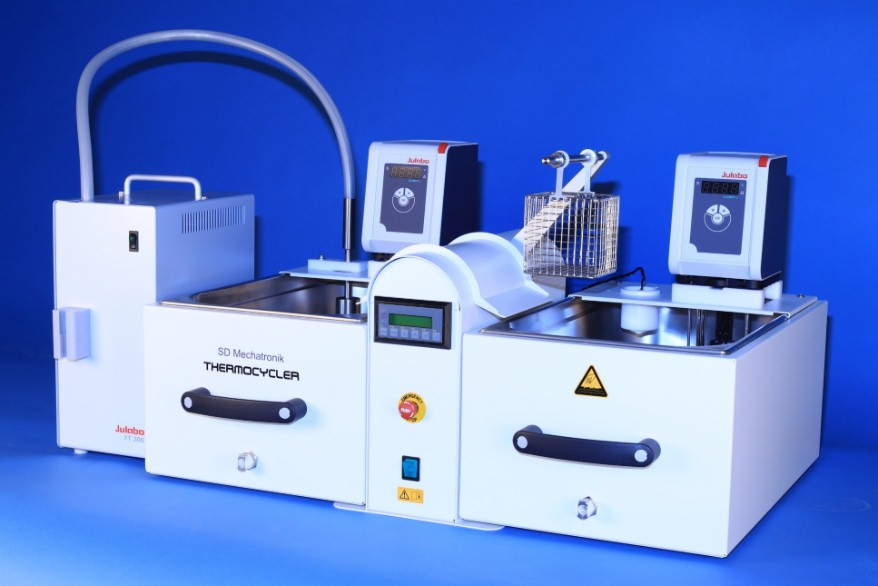

一、冷熱循環儀 THE 1100 / 1200


●耐用冷熱循環設備
●溫度范圍-5°C – 100°C

  根據文獻標準為5°C和55°C

●操作原理

  打開樣品籃裝入樣品

  樣品籃交替浸入冷熱水浴中

材料研發中應用：

●熱負荷造成的人工老化
●
●驟冷驟熱產生的內部應力導致的裂紋
●
●因不同熱膨脹導致粘接強度的降低
●
●微漏測試的制備

●材料染色檢查(例如：咖啡色)


典型應用- 粘合劑強度老化

●用復合材料制備牙齒并制造樣品
●制備兩個樣品組
●控制
●熱循環
●
●對相應的樣品進行熱循環
●測量?jī)蓸悠方M的粘結強度

●結果：由于熱負荷粘結強度下降

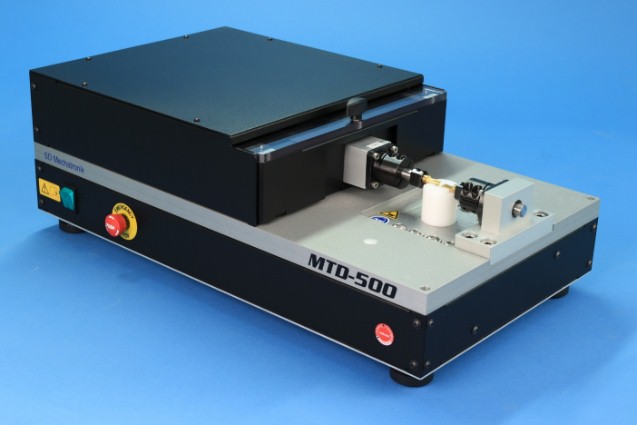

微拉伸裝置MTD-500plus


總述

●水平設置，非常適合小型口腔樣品
●位移測量不受稱重傳感器的影響，因此應力/應變曲線非常j確
●大力達1 kN

●集成位移傳感器，分辨率為0.5●m


材料研發中應用：

●基本拉伸和壓縮測試

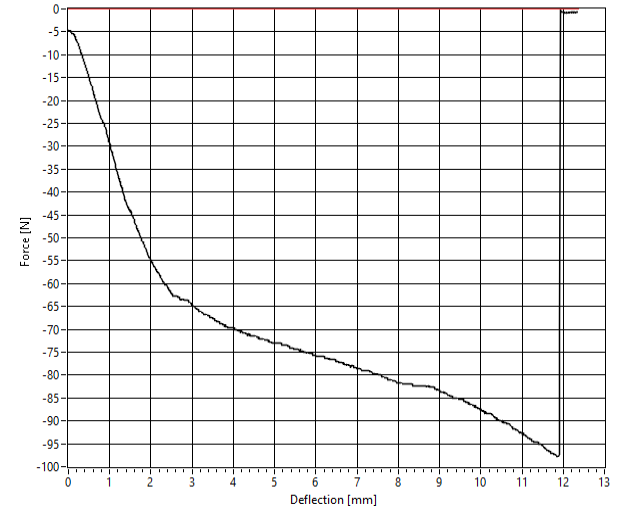

●負載-位移圖
●應力應變圖
●動態力學分析
●楊氏模量
●維勒（ Whoeler ）曲線

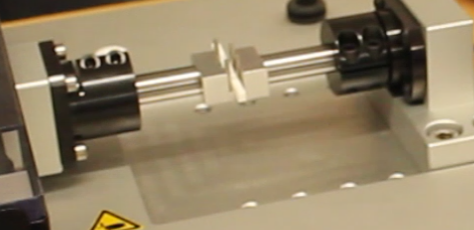

●3點和4點彎曲測試

●牙和牙橋的斷裂測試

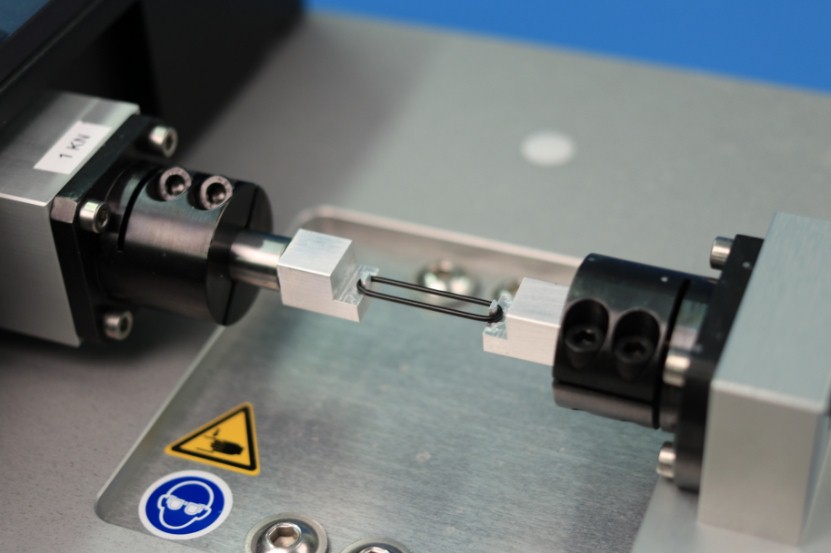

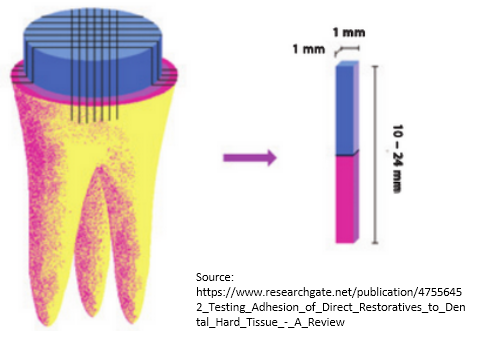

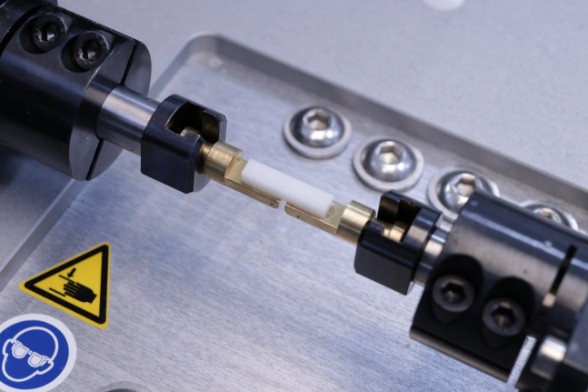

典型應用– 拉伸 & 壓縮測試

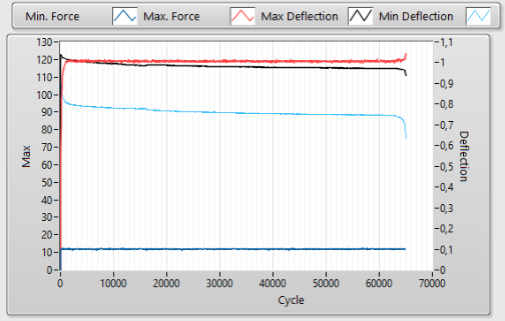

典型應用–循環加載

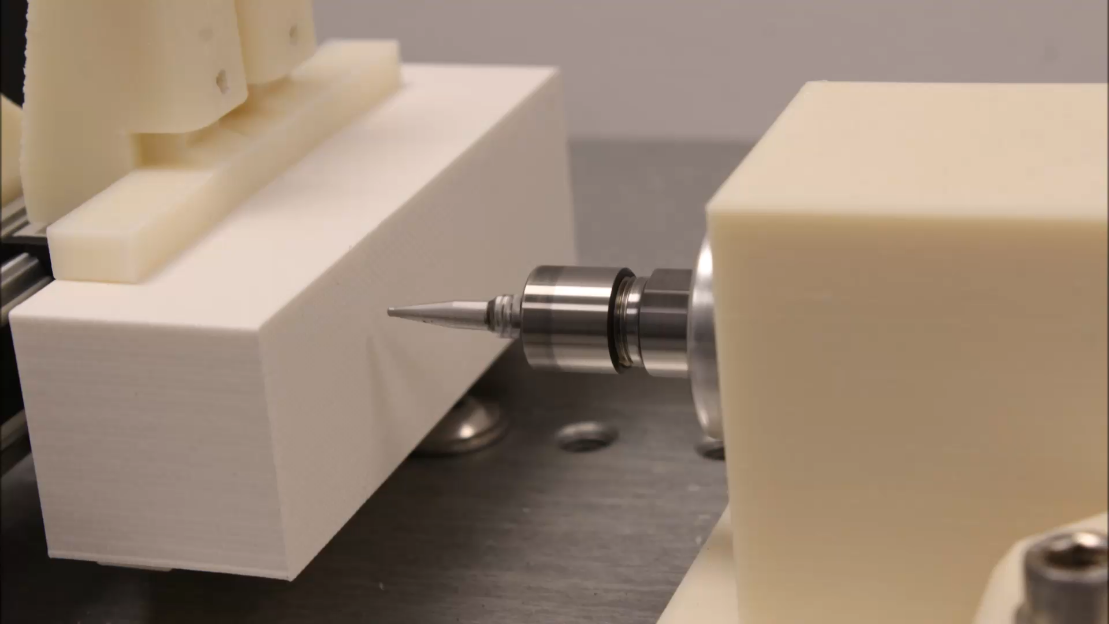

牙鉆和旋轉工具的耐用性

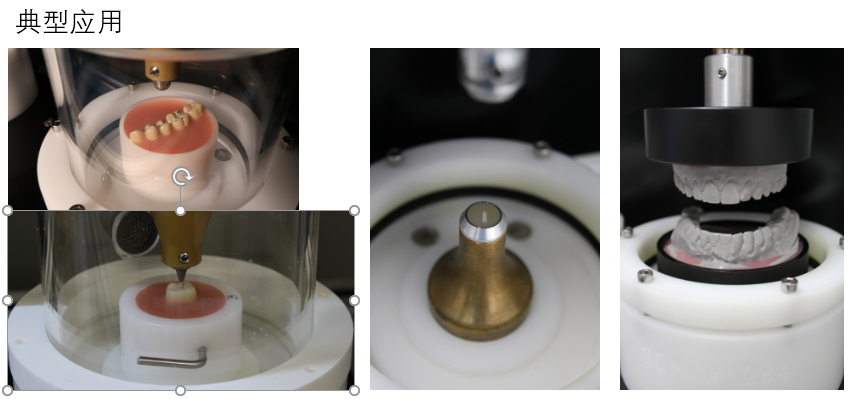

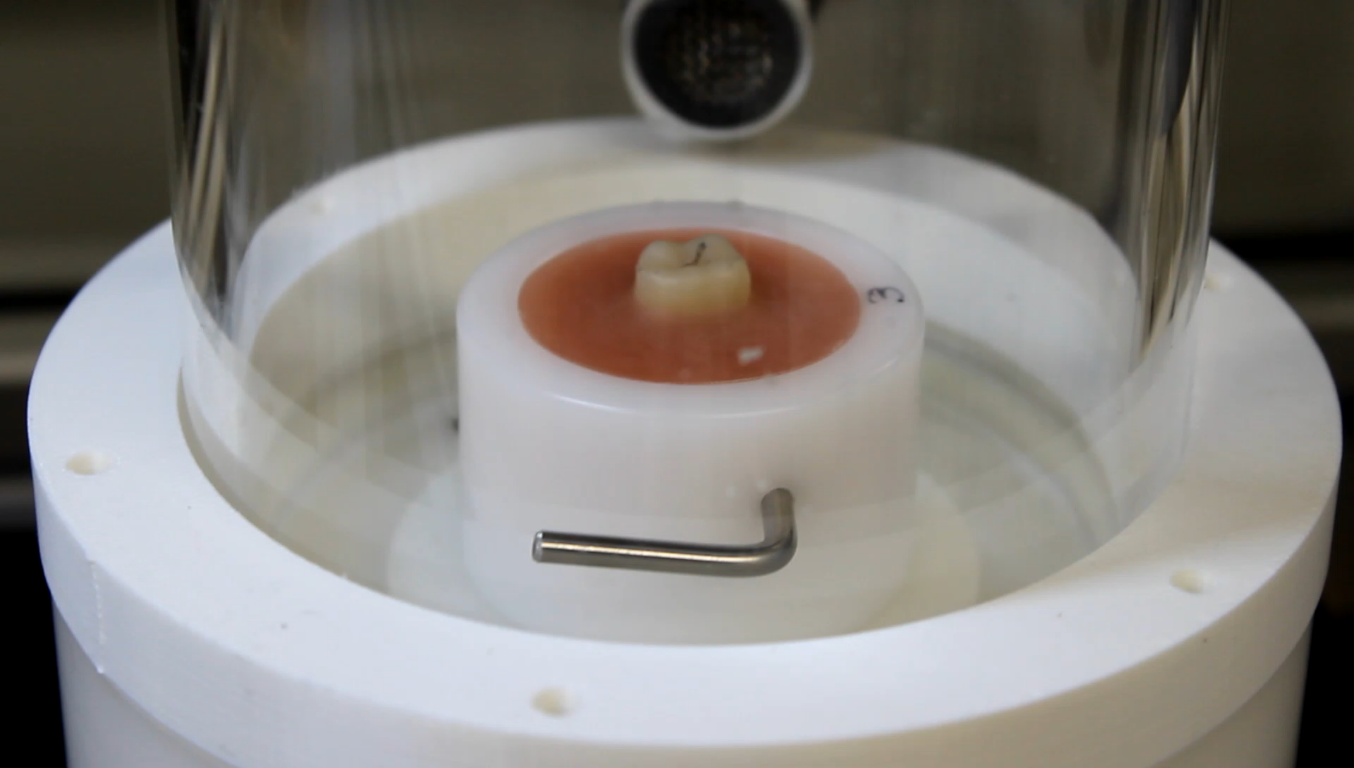

咀嚼模擬器CS - 4

材料研發中應用：

●牙的磨損和斷裂測試
●牙橋疲勞測試

●咬合夾板的磨損和斷裂測試

●復合材料的磨損測試


總述 – 工作原理

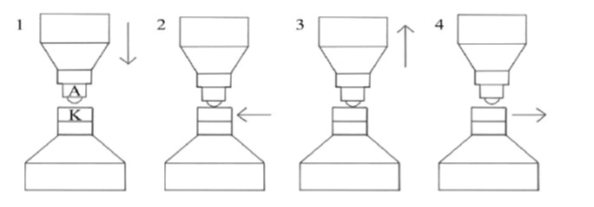

●技術●咀嚼周期“

1.施加負載  拮抗劑（A）接觸樣品（K）表面
2.橫向運動  樣品相對于拮抗劑橫向移動

3.移除載荷    拮抗劑（A）從樣品表面抬起

4. 重新定位到起點  樣品移回先前的位置

技術可重現性，獲得可比較結果

帶側向移動的咀嚼周期

僅垂直移動咀嚼周期

●冷熱循環儀 TC – 4

  對樣品同時施加力和熱載荷

●高度損失測量/斷裂檢測

  在咀嚼模擬過程中樣品和拮抗劑的高度損失測量

  →縱向數據

●3D 壓力傳感器

  在咀嚼模擬過程中實時測量3維力




應用-拮抗劑材料研究

●目標:

測定拮抗劑材料對復合材料磨損量的影響

●材料和方法:

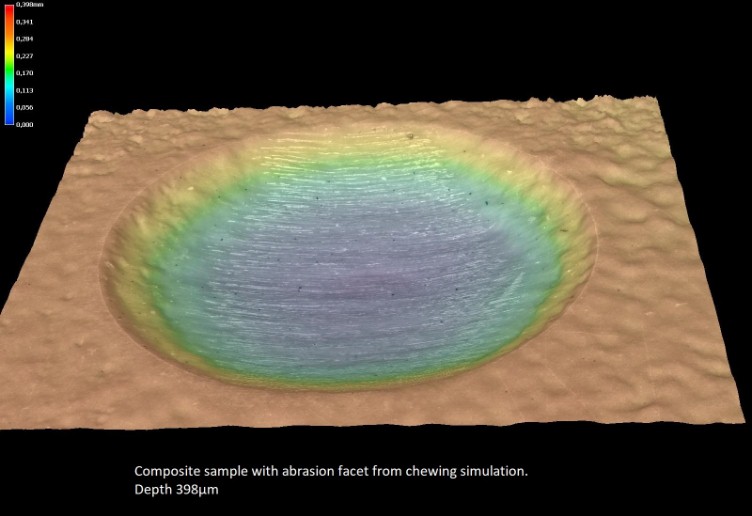

在Voco Structur 2 SC扁平試樣上，使用四個不銹鋼圓錐體和四個硬質合金圓錐體作為拮抗劑。在蒸餾水中，以50N進行240,000個在咀嚼模擬循環后（相當于體外約1年），測量硬度，磨損量以及大深度。

●零假設:

對完成的磨損量沒有影響

應用-拮抗劑材料研究II

●制備:

將復合材料裝入te殊的支架中，將其磨平并存放在dest中. 澆水24h

●咀嚼模擬參數:
●垂直負荷                        50N
●咀嚼模擬循環數              240.000
●向上運動                        2mm @ 60mm/s
●向下運動                        2mm @ 20mm/s
●橫向運動                        1,5mm @ 20mm/s
●選項:                              時間化運動

●產生的仿真頻率               1,54Hz

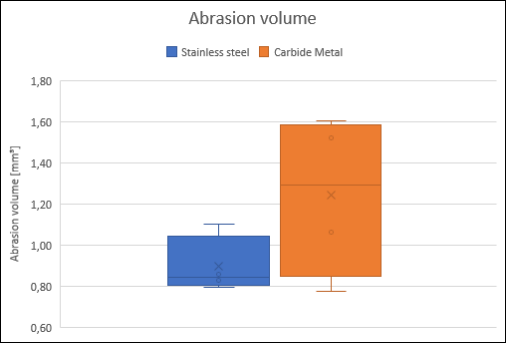

應用  - 拮抗劑材料研究III

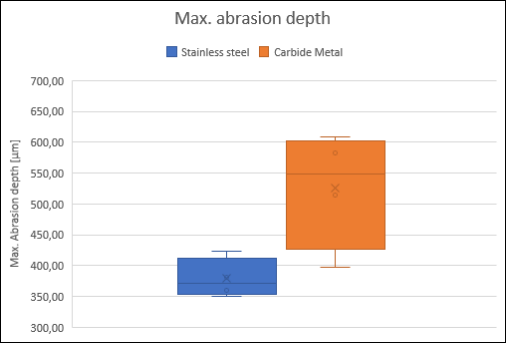

●簡要結果:



終結果：拮抗劑材料是咀嚼模擬的重要因素

應用-復合磨損研究

●像以前的研究中一樣的設置和參數，僅使用硬質金屬拮抗劑
●測試的復合材料:
●Voco   Structur 2 SC
●Ivoclar   Tetric EvoFlow
●Kulzer  Venus Flow

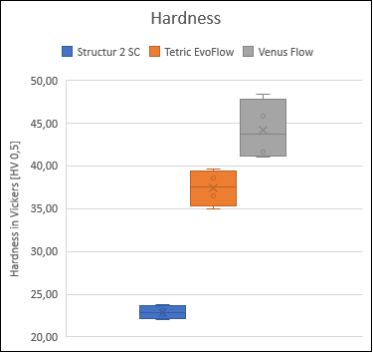

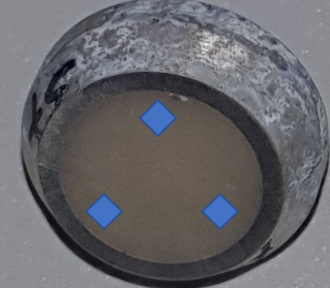

●用維氏硬度HV 0,5在樣品表面的三個點上測量硬度


應用-復合材料磨損的內部研究II

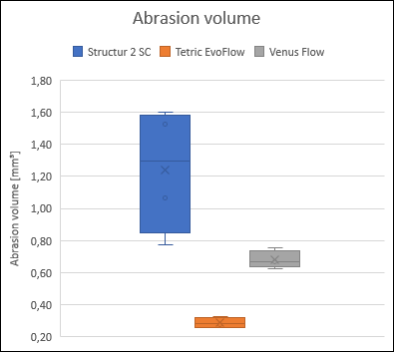

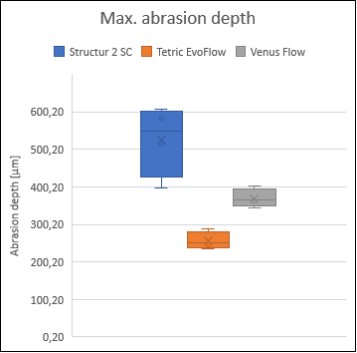

●簡要結果:

終結果: 硬度僅輕微暗示耐磨性

牙刷模擬器 ZM-3.X

總述

●多可同時測試12個樣品
●測試:
●牙刷（手動和電動）
●牙膏/潔牙劑
●材料樣品
●每個牙刷上的負載可變
●各種運動方式

●牙刷測試
●表面清潔能力
●耐用性
●
●潔牙劑測試
●包括 ISO 11609
●清潔/增白能力
●粗糙度影響
●材料樣品
●包括ISO/TS 14569-1 / DIN 13973-1
●牙刷對粗糙度的影響
●牙刷造成材料損失

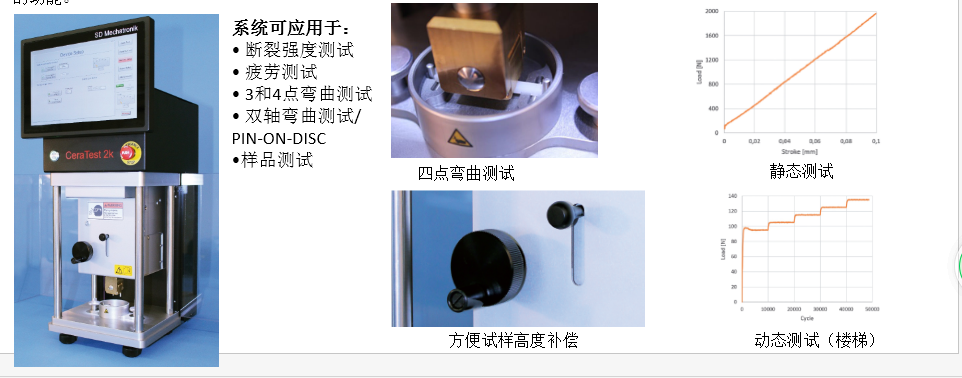

CeraTest2K陶瓷材料斷裂和動態搖動測試分析系統

由SD Mechatronik推出的新一代CeraTest 2k可在單個設備中對氧化鋯、陶瓷材料和植入物進行靜態和動態測試，集靜態斷裂載荷測試和在動態操作模式下擺動測試兩大關鍵功能于一身，為用戶提供快速，可重復且自主的解決方案。靜態測試中大載荷可達2kN。動態測試中用戶可自定義正弦力曲線的大和小限值。 載荷頻率范圍為1Hz至15Hz。其應用軟件已包括長時和階梯測試的功能。

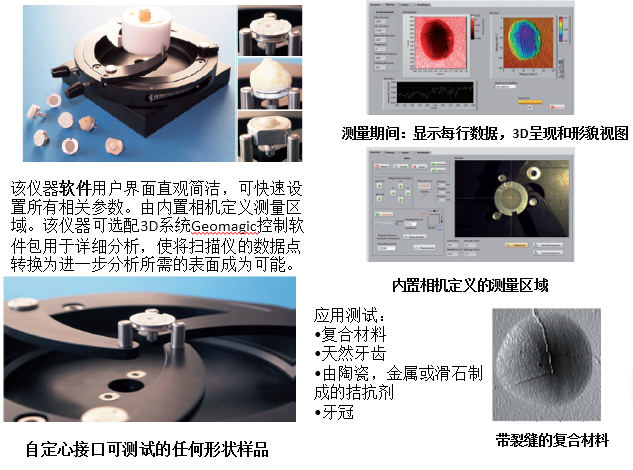

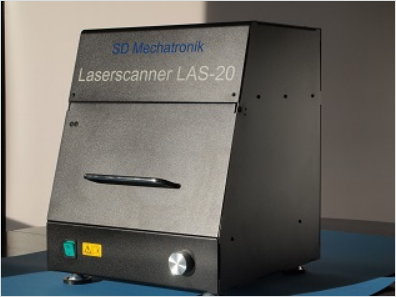

LAS-20激光干涉微輪廓測量?jī)x（表面掃面儀）

是一款體積小、精度高、易使用、通用性強的口腔材料表面測量?jī)x器，只需插入樣品，定義測量區域，wu需其它額外工作便可開始掃描！該儀器著重于表面分析和綜合數據導出功能。垂直傳感器分辨率可高達0.8微米，因此，諸如裂縫和運動痕跡等細微結構都可清晰分辨。
