細胞微柱陣列，細胞牽引力顯微鏡

型號:內詳
聯系人:李先生
聯系電話:18618101725
品牌:法國

一、細胞微柱陣列

特點：

將細胞培養在具有形貌特征，微柱且具有te定剛度的基質上。 可以以高密度分布微柱以創建細胞施加的力的圖（牽引力顯微鏡），或者它們的大小和排列可以具有細胞大小，因此可用于測量單個細胞的整體收縮力。

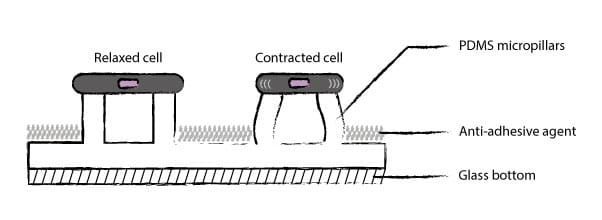

●PDMS微柱的偏轉可實現力感測
●PDMS微柱的剛度由其尺寸（Durotaxis）控制
●提供幾種微柱幾何形狀和布置

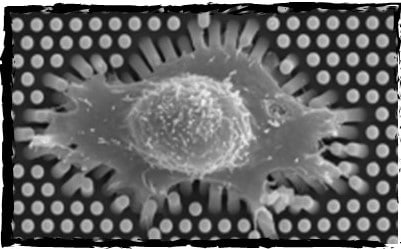

●單細胞力作圖（牽引力顯微鏡）
●可控的生物功能化
●適應任何細胞培養底物（從培養皿到96孔板）
●與高分辨率光學顯微鏡系統兼容

典型應用：

>單心肌細胞收縮力測定：定量單心肌細胞的搏動力

>牽引力測定：定量細胞在基質上施加的力

力感測，帶有基質剛度控制（旋轉軸）的遷移分析，牽引力顯微鏡等。


可訂購的產品

1、圓形PDMS微柱10 mm蓋玻片：

標準尺寸：24 mm圓形蓋玻片（約170μm厚度）
設計：直徑為5um； 中心到中心的距離為7um
三種高度可供選擇：2um，6um和12um



2、帶狀柱子的蓋玻片：


在相同的蓋玻片上，有兩個大小不一的微柱狀帶狀分布（厚度為1毫米）

設計帶1：直徑為4um； 中心到中心的距離為8um

設計帶2：直徑為2um； 中心到中心的距離為4um

兩種高度可供選擇：2um和6um


3、方形微柱蓋玻片
設計：直徑7.5um； 微柱之間的距離為20um
三種高度可供選擇：2um，6um和12um


4、可定制的直徑、高度、間距


5、高通量細胞牽引力顯微鏡（帶成像分析軟件）

銷售和可定制歐美進口細胞牽引力顯微鏡和微柱

承接定制細胞微圖案、微溝槽培養檢測科研裝置、微柱陣列、微針加工制作

銷售培訓微圖案、微溝槽培養檢測科研裝置、微柱陣列、微針加工制作設備、提供技術培訓

歐美進口設備和技術保證！


微柱培養陣列及其特點：



●每張陣列尺寸為3.2 x 3.2 mm，含10 x 18個觀測點，每個觀測點有170個按六邊形排列的微柱

●微柱直徑5 μm，高15 μm，中心間距為12 μm

●微柱彈力范圍1-3 nN（有其他需求可定制）

●標準涂層是纖維連接蛋白或膠原蛋白I

●細胞外基質（EDM）蛋白包可按找需求定制


軟件可用于從光學顯微鏡拍攝的細胞圖片中提取細胞力學參數（力/微柱、微柱坐標、微柱形變、細胞的應變和應力分布等）（圖3）。分析結果可保存為Excel表格，便于后續處理。

圖3

測量原理：

未變形的微柱在明場圖片中呈較亮的圓形，周圍是較暗的邊，通過霍夫變換可得到其形心。發生變形的微柱呈較暗的半月形，通過圖像處理可得到微柱的形變大?。▓D1）。由于微柱剛度已知，所以進而可得到每根微柱產生的力。

系統組成：

1、熒光倒置顯微鏡：

主要用于常規活細胞成像，快速高靈敏度活細胞熒光成像，主要包括顯微平臺，成像系統，工作站

2、微柱陣列培養設備：




將硅膠微柱陣列刻在蓋玻片上（圖1 A），并包被蛋白，然后置于培養皿中（圖1 B）。微柱上需要包被蛋白。標準的包被蛋白有纖連蛋白或I型膠原。若需其他包被蛋白，需提前告知。每張微柱陣列可以分析120-150個細胞，得到的數據足以進行統計學分析。每種實驗條件可進行2-3次實驗，這樣得到的結果會更加穩定。微柱陣列本身并未進行包被，在使用前需要自行包被合適的蛋白（用戶自選，可購常用的包被蛋白）。



3、光學減震臺



4、預裝MicroPost細胞牽引力、內源力分析軟件的計算機系統:

軟件可用于從光學顯微鏡拍攝的細胞圖片中提取細胞力學參數:（力/微柱、微柱坐標、微柱形變、細胞的應變和應力分布等）；

做細胞如下力學特性分析，包括：

1)、微柱形變；

2)、細胞的應變和應力分布

3)、細胞牽引力、內源力(cell active force)

4)、主動收縮力


我們提供帶有微型PDMS微柱的10毫米蓋玻片，用于細胞培養和力評估。

不同的支柱設計和布置適合各種應用，例如牽引力顯微鏡，收縮力和旋轉軸。
通過測量PDMS微柱響應于細胞施加的力的撓度來進行力評估。
>隨時可用
直接接種細胞
>多種設計可供選擇
可用高密度和低密度微柱以及不同縱橫比的基板。
>兼容高分辨率顯微鏡。
易于觀察細胞及其對微柱變形的影響
