3D動態中空纖維培養系統

該系統體外細胞培養模塊包含一種du特的中空纖維，該纖維由允許蛋白質與纖維基質疏水結合的材料制成�？墒褂� 70% 乙醇/水潤濕纖維以激活纖維并允許蛋白質附著。它們被設計成涂有適當?shù)幕|(zhì)蛋白，例如纖連蛋白、膠原蛋白、明膠或其他在接種到纖維內壁時促進內皮細胞附著的蛋白質。纖維的管腔中和纖維管外側可以接種細胞。并在剪切應力接近里想的體內條件下培養。

我們開發了一種使中空纖維壁透明的新方法，以便于對管腔中的細胞進行成像。

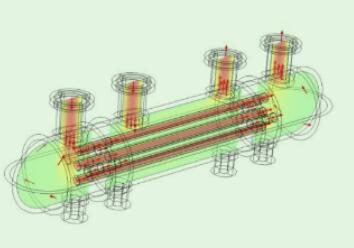

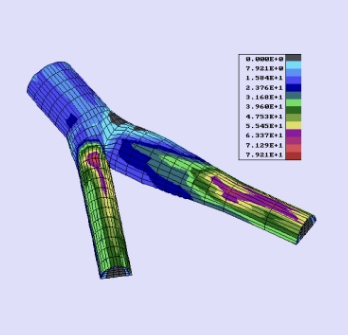

流速和剪切應力：
計算纖維管腔側剪應力的公式為：
T = (4ηQ/πR3)
其中：
T = 剪切應力（達因/cm2）
η = 粘度（達因秒/cm2）
Q = 流體流速（毫升/秒/纖維）
R = 內半徑
含有 10% FBS 的細胞培養基的粘度約為 0.008 dyne sec/cm，
- 流體流速必須從 ml/min 轉換為 ml/sec，

- 模塊中有 19 根纖維，因此流體流量必須除以 19，
- 光纖內半徑為 300μm (0.03 cm)，因此 R3 = 0.000027，
- 每根纖維 1 毫升/分鐘的流速 = 0.0167 毫升/分鐘，
20 毫升/分鐘的剪切應力 = 3.95 達因/厘米

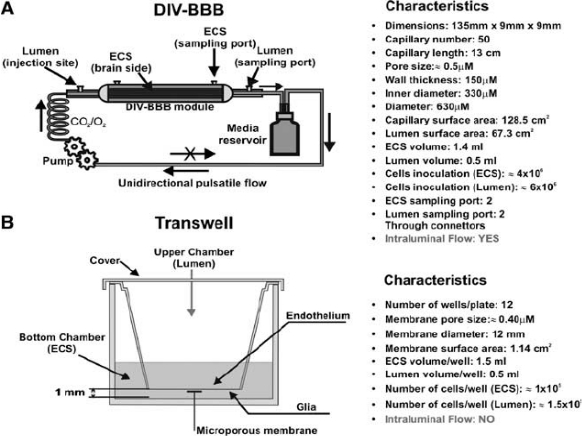

我們的技術超越Endohm細胞培養室和Transwell細胞培養產品，但也能與它們兼容：

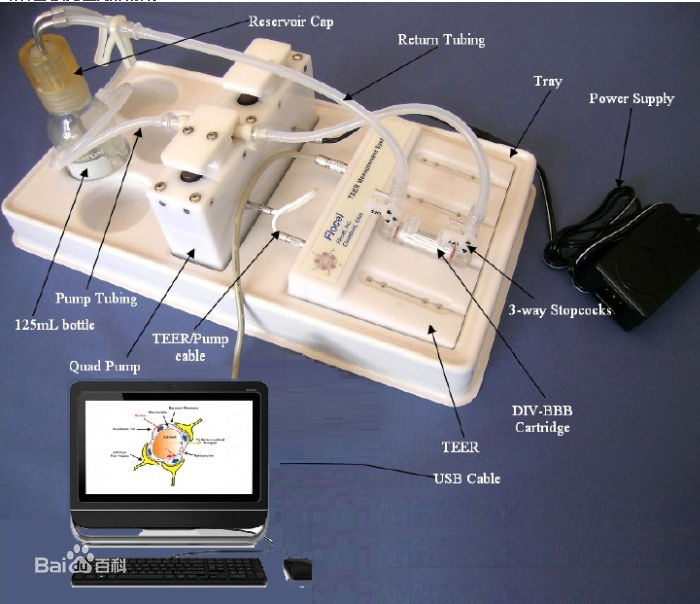

系統組成部分及功能參數：

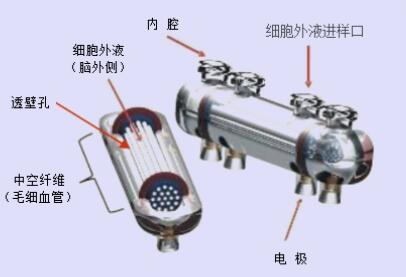

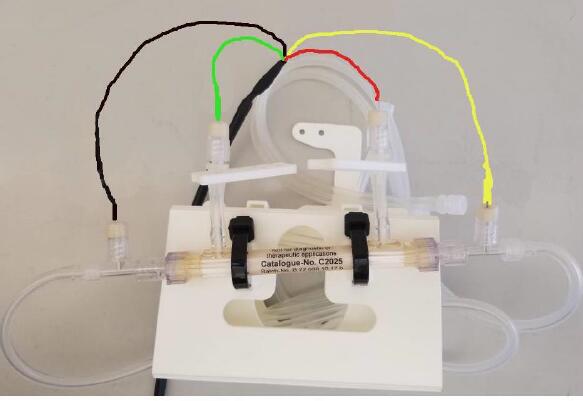

1、中空纖維柱

該纖維由允許蛋白質與纖維基質疏水結合的材料制成。可使用 70% 乙醇/水潤濕纖維以激活纖維并允許蛋白質附著。它們被設計成涂有適當?shù)幕|(zhì)蛋白，例如纖連蛋白、膠原蛋白、明膠或其他在接種到纖維內壁時促進內皮細胞附著的蛋白質。纖維的管腔中和纖維管外側可以接種細胞

規格（如果標準版不滿足，可定制）：

疏水毛細管 Accurel? PP Q3/2
經毛細管孔徑標稱：0.2 ?m
中空纖維數：19
管腔總內部容積：0.0123 in3 = 0.202 cm³
內腔總內表面積：2.09 in2 = 13.5 cm²
腔外空間體積 (ECS)：0.070 in3 = 1.15 cm³
ECS 中的中空纖維總面積：3.50 in2 = 22.6 cm²

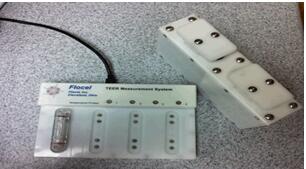

2、跨內皮電阻測定組件（TEER Measurement System）

TEER 測量的特征

可同時測量多達四個模塊的阻抗和相角
用戶自定義頻率掃頻范圍為1hz - 5000hz，分辨率為0.1 Hz。
帶有自動觸發器的用于樣品間隔記錄的定時功能
峰值與峰值的激發電壓在5 mV - 60 mV之間，分辨率為0.1 mV
將測試參數、時間戳和數據自動保存到.xls或.csv文件中
跨內皮電阻(TEER)測量

跨內皮電阻（TEER）測定為血腦屏障的完整性提供了一個快速簡捷的評價模型。該動態體外血腦屏障模型有與體內血腦屏障相近的跨內皮電阻，可達到＞1000 Ω-cm²，而與之相對，單層模型通常只有＜200 Ω-cm²。

特點
●跨內皮電阻測定范圍：＞1000 Ω-cm²
●可在多重頻率下測定阻抗
●低電壓設定：zui大60mV
●可對4個裝置進行自動多重處理
●USB接口

優勢:

●表征血腦屏障的電阻和電容。
●限制對BBB的潛在電壓破壞
●能處理多達4個墨盒
●可以使用臺式機或筆記本電腦。

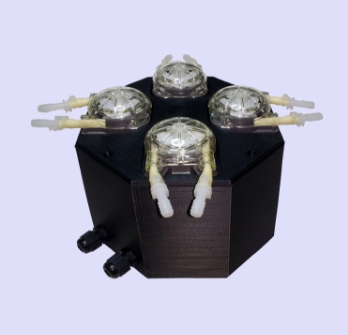

3、四通道脈動流泵

四通道泵模擬心臟的脈動動作，為中空纖維管及其上的細胞適用流動作用（或剪切應力作用）。四元泵包含四個小型、易于配置的脈動泵，能夠持續流過DIV-BBB模型。每個泵都是單du控制的，允許進行多達四個du立的實驗。

特點:
四個濾筒的流量和泵速是du立控制的。
外部24 VDC墻壁插入式電源
系統從其軟件接收程序命令
好處:
該系統支持四個du立的實驗。
它將保育箱內的熱量降至zui低
個線性致動器的規格
泵速:0-100 BPM
流速:0.1–50毫升/分鐘，取決于客戶的規格
外部+24伏直流電源
功耗:7.5瓦
重量:5.8盎司

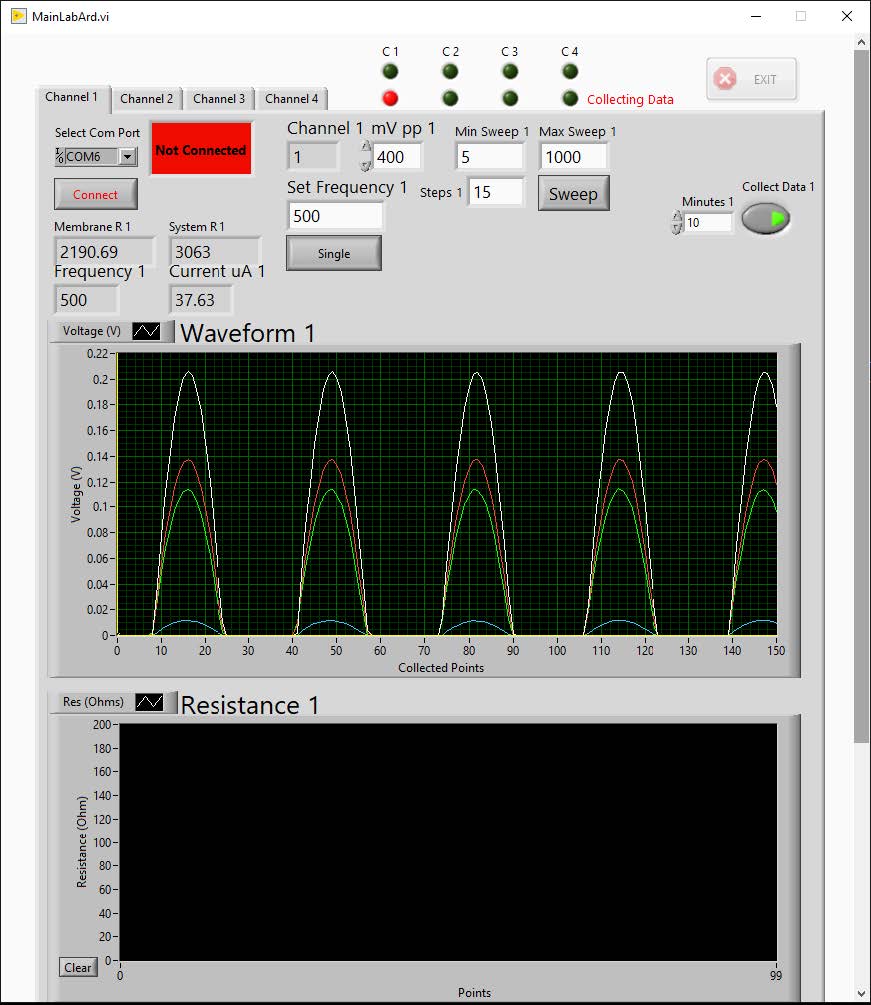

4、程控電腦軟件

系統用尸通過系統自簾的DIV-BBB 軟件包進行操作，為TEER和蠕動泵的測試參數的動態修改提供了一個直現的界面。TEER用戶界面顯示了原胎數據輸出、頻率、時間等參額選擇。蠕動泵的用戶界面通過允許每個du立的泵頭選擇流速和不同的正litE）皮形，簡化了設置四個j刷刷霍j主通道的任務。
